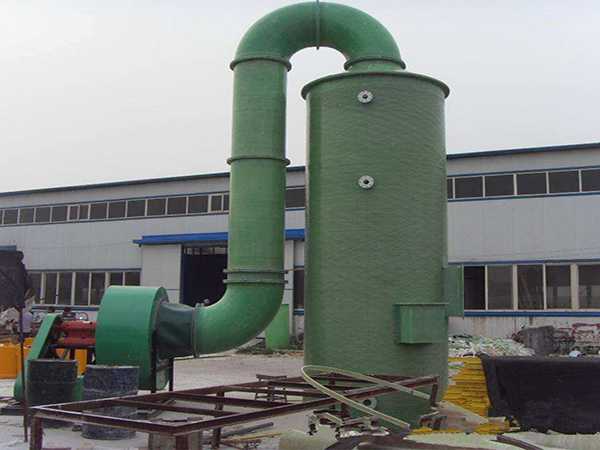

玻璃钢塔

玻璃钢脱硫塔结构如下：主要由筒体，喷雾装置、筛板、脱水除雾装置、溢水孔、清理孔等组成。

其工作原理是：含烟尘及硫氧化物的烟气流通过进口烟道进入筒体，含有[OH-]离子的碱性水分别从脱硫塔上中下部由螺旋喷嘴喷出，形成与烟气成逆向的多排高速雾化水幕，增加了烟尘硫氧化物与水的碰撞概率，并充分利用雾化液滴的速度来造成很高的气液相对速度，以保证除尘和脱硫效果。同时气体经过筛板时对筛板上的液层产生鼓泡作用，增加了气液传质的表面积和湍动状态，提高了传质速率，二氧化硫与碱液发生气液交换，进一步提高了脱硫效果。脱硫生成物随水流到脱硫塔底部，从溢水孔排走，在筒体底部封底并设有水封槽以防止烟气从底部泄漏，备有清理孔便于进行筒体底部清理。脱硫后废水由底部溢流孔排出进入沉淀池，沉淀中和再生，循环使用。净化后的气体，通过筒体上部经除雾后引出，从而达到除尘脱硫目的。
